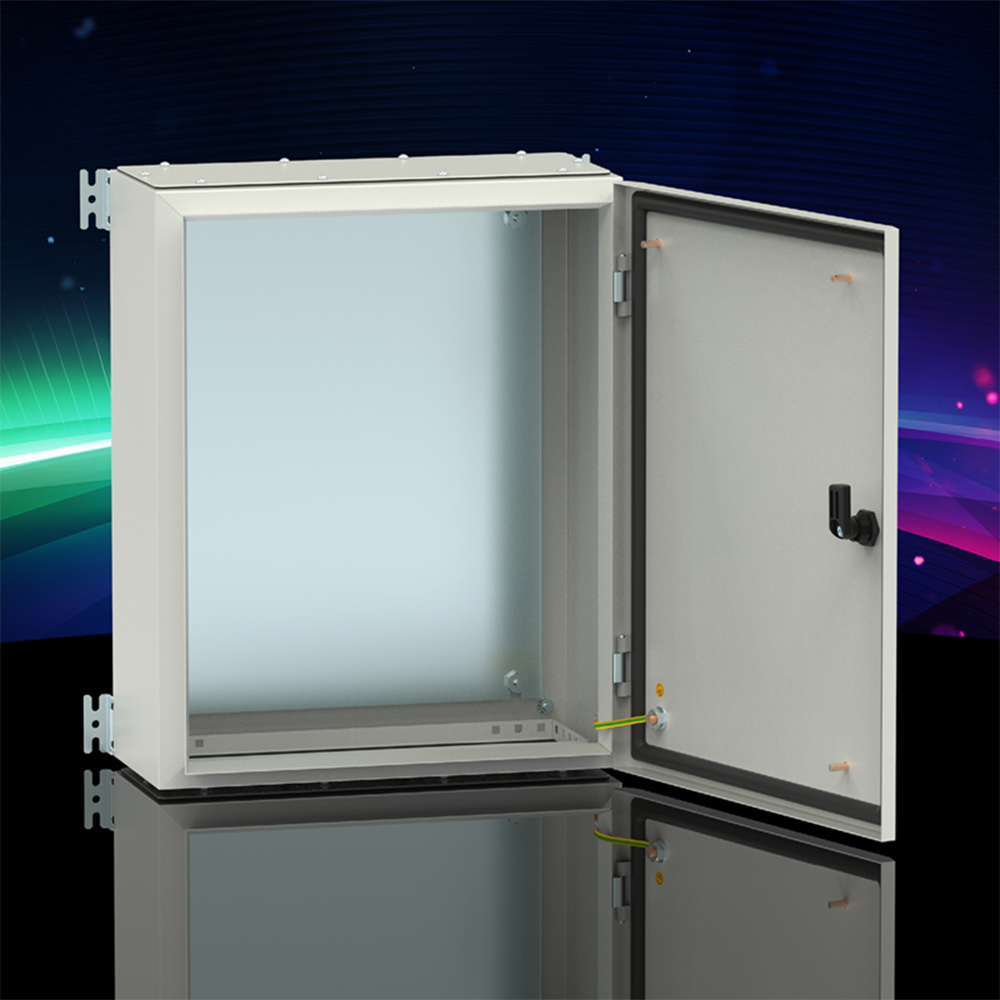

Cutii metalice de uz general Seria EKO

cutii uz general seria eko

Caracteristici tehnice:

  • grad de protectie: IP 65
  • culoare: RAL 7035W
  • grosimea tablei
    • corp si usa – 1,2 ~ 1,5 mm
    • contrapanou – 2 mm
  • garnitura din poliuretan turnata

Articole standard:

  • 155° deschiderea usii
  • placa superioara si inferioara pentru presetupe
  • dispozitiv de fixare pe perete
  • balamale interioare

Disponibile la cerere:

  • dimensiuni speciale
  • culori speciale
  • pre gaurire
tempa pano logo
Categorii: ,

Ai nevoie de consultanță în alegerea produsului dorit?

Întreabă specialistul nostru
Descriere Dimensiuni Contrapanou Plastroane Uși și Copertine Capace și plinte Accesorii

Descriere

Caracteristici tehnice:
  • grad de protectie: IP 65
  • culoare: RAL 7035W
  • grosimea tablei
    • corp si usa - 1,2 ~ 1,5 mm
    • contrapanou - 2 mm
  • garnitura din poliuretan turnata
Articole standard:
  • 155° deschiderea usii
  • placa superioara si inferioara pentru presetupe
  • dispozitiv de fixare pe perete
  • balamale interioare
Disponibile la cerere:
  • dimensiuni speciale
  • culori speciale
  • pre gaurire
descarca documentatia PDF

Descarcă prezentarea completă a produsului

Dimensiuni

l (mm) h (mm) a (mm) Cutie Contrapanou Schita
200 300 150 EKO 020315 ETS TS0203 eko schita dimensiuni
300 300 150 EKO 030315 ETS TS0303
300 300 200 EKO 030320 ETS TS0303
300 400 150 EKO 030415 ETS TS0304
300 400 200 EKO 030420 ETS TS0304
300 500 200 EKO 030520 ETS TS0305
400 300 150 EKO 040315 ETS TS0403
400 400 200 EKO 040420 ETS TS0404
400 500 150 EKO 040515 ETS TS0405
400 500 200 EKO 040520 ETS TS0405
400 600 150 EKO 040615 ETS TS0406
400 600 200 EKO 040620 ETS TS0406
500 500 200 EKO 050520 ETS TS0505
500 600 200 EKO 050620 ETS TS0506
500 700 200 EKO 050720 ETS TS0506
500 700 300 EKO 050730 ETS TS0507
600 400 200 EKO 060420 ETS TS0604
600 600 200 EKO 060620 ETS TS0606
600 600 300 EKO 060630 ETS TS0606
600 600 200 EKO 060620 ETS TS0606
600 800 200 EKO 060820 ETS TS0608
600 800 300 EKO 060830 ETS TS0608
600 1000 200 EKO 061020 ETS TS0610
600 1000 300 EKO 061030 ETS TS0610
600 1150 300 EKO 061130 ETS TS0611
800 600 200 EKO 080620 ETS TS0806
800 1000 300 EKO 081030 ETS TS0810
800 1200 300 EKO 081230 ETS TS0812
800 1200 400 EKO 081240 ETS TS0812
1000 1000 300 EKO 101030* ETS TS1010
1000 1200 300 EKO 101230* ETS TS1012
1000 1200 400 EKO 101240* ETS TS1012

* Cutia are 2 uși pe față

Contrapanou

l (mm) h (mm) X1 (mm) Y1 (mm) Z (mm) X2 (mm) Y2 (mm) D (mm) Cod Schita
200 300 150 230 12 100 200 M6 ETS TS0203 eko schita dimensiuni
300 300 250 230 12 200 200 M6 ETS TS0303
300 400 250 330 12 200 300 M6 ETS TS0304
300 500 250 430 12 200 400 M6 ETS TS0305
400 300 350 230 12 300 200 M6 ETS TS0403
400 400 350 330 12 300 300 M6 ETS TS0404
400 500 350 430 12 300 400 M6 ETS TS0405
400 600 350 530 12 300 500 M6 ETS TS0406
500 500 450 430 12 400 400 M6 ETS TS0505
500 600 450 530 12 400 500 M6 ETS TS0506
500 700 450 630 12 400 600 M6 ETS TS0507
600 400 550 330 15 500 300 M8 ETS TS0604
600 600 550 530 15 500 500 M8 ETS TS0606
600 800 550 830 15 500 700 M8 ETS TS0608
600 1000 550 930 15 500 900 M8 ETS TS0610
600 1150 550 1080 15 500 1050 M8 ETS TS0611
800 600 750 530 15 700 500 M8 ETS TS0806
800 1000 750 930 15 700 900 M8 ETS TS0810
800 1200 750 1130 15 700 1100 M8 ETS TS0812
1000 1000 950 930 15 900 900 M8 ETS TS1010
1000 1200 950 1130 15 900 1100 M8 ETS TS1012
  • culoare: RAL 7035w
  • grosimea tablei: 2 mm

Plastroane

Plastroane

Caracteristici tehnice

  • culoare: RAL 7035w
  • grosimea tablei: 0,9 mm
l (mm) X1 (mm) Y1 (mm) X2 (mm) X3 (mm) Numar module* Cod Schita
300 268 98 225 – ETS PL3010 eko schita contrapanou
300 268 118 225 – ETS PL3012
300 268 138 225 – ETS PL3014
300 268 158 225 – ETS PL3016
400 368 98 325 – ETS PL4010
400 368 118 325 – ETS PL4012
400 368 138 325 – ETS PL4014
400 368 158 325 – ETS PL4016
500 468 98 425 – ETS PL5010
500 468 118 425 – ETS PL5012
500 468 138 425 – ETS PL5014
500 468 158 425 – ETS PL5016
600 568 98 525 – ETS PL6010
600 568 118 525 – ETS PL6012
600 568 138 525 – ETS PL6014
600 568 158 525 – ETS PL6016
300 268 98 – 215 12 ETS PL3012W
300 268 118 – 215 12 ETS PL3016W
400 368 158 – 320 18 ETS PL4012W
400 368 98 – 320 18 ETS PL4016W
500 468 118 – 425 24 ETS PL5012W
500 468 158 – 425 24 ETS PL5016W
600 568 118 – 515 29 ETS PL6012W
600 568 158 – 515 29 ETS PL6016W

* 1 modul = 18 mm

Profil pentru plastroane

Caracteristici tehnice

  • culoare: RAL 7035w
  • grosimea tablei: 0,9 mm
h (mm) l (mm) Profil Produs Schita
300 288 EKO PR030 eko profile eko schita profile
400 388 EKO PR040
500 488 EKO PR050
600 588 EKO PR060
700 688 EKO PR070
800 788 EKO PR080
1000 988 EKO PR100
1150 1138 EKO PR115

Set standard Plastroane si Profile

Caracteristici tehnice

  • culoare: RAL 7035w
  • material: tabla
  • setul include: plastroane, profile si accesorii pentru montaj

set plastroane eko

Uși și Copertine

Usa Plina

Caracteristici tehnice

  • culoare: RAL 7035w
  • grosimea tablei: 1,5 mm

Articole standard

  • sistem inchidere
l (mm) h (mm) X1 (mm) X11/X12 (mm) Y1 (mm) W1 (mm) W11/12 (mm) H (mm) Cod Schita
200 300 196 – 296 85 – 230 EKO KP0203
300 300 296 – 296 185 – 230 EKO KP0203
300 400 296 – 396 185 – 330 EKO KP0304
300 500 296 – 496 185 – 430 EKO KP0305
400 300 396 – 296 285 – 230 EKO KP0403
400 400 396 – 396 285 – 330 EKO KP0404
400 500 396 – 496 285 – 430 EKO KP0405
400 600 396 – 596 285 – 530 EKO KP0406
500 500 496 – 496 385 – 430 EKO KP0505
500 600 496 – 596 385 – 530 EKO KP0506
500 700 496 – 696 385 – 630 EKO KP0507
600 400 596 – 396 485 – 330 EKO KP0604
600 600 596 – 596 485 – 530 EKO KP0606
600 800 596 – 796 485 – 730 EKO KP0608
600 1000 596 – 996 485 – 930 EKO KP0610
600 1150 596 – 1146 485 – 1080 EKO KP0611
800 600 796 – 596 685 – 530 EKO KP0806
800 1000 796 – 996 685 – 930 EKO KP0810
800 1200 796 – 1196 685 – 1130 EKO KP0812
1000 1000 – 496 996 – 380 930 EKO KP1010
1000 1200 – 496 1196 – 380 1130 EKO KP1012

Usa cu geam securit

Caracteristici Tehnice

  • culoare: RAL 7035w
  • grosimea sticlei securizate: 4 mm
l (mm) h (mm) X1 (mm) Y1 (mm) W6 (mm) H6 (mm) Cod Schita
300 300 296 296 135 150 EKO KPX0303 eko usa geam schita
300 400 296 396 135 250 EKO KPX0304
300 500 296 496 135 350 EKO KPX0305
400 300 396 296 235 150 EKO KPX0403
400 400 396 396 235 250 EKO KPX0404
400 500 396 496 235 350 EKO KPX0405
400 600 396 596 235 450 EKO KPX0406
500 500 496 496 335 350 EKO KPX0505
500 600 496 596 335 450 EKO KPX0506
500 700 496 696 335 550 EKO KPX0507
600 400 596 396 435 250 EKO KPX0604
600 600 596 596 435 450 EKO KPX0606
600 800 596 796 435 650 EKO KPX0608
600 1000 596 996 435 850 EKO KPX0610
600 1150 596 1146 435 1000 EKO KPX0611
800 600 796 596 635 450 EKO KPX0806
800 1000 796 996 635 850 EKO KPX0810
800 1200 796 1196 635 1050 EKO KPX0812

Usa interioara

Caracteristici tehnice

  • culoare: RAL 7035w
  • include montanti pentru fixare usa interioara
  • balamale si sistem inchidere
l (mm) h (mm) X1 (mm) Y1 (mm) W1 (mm) H1 (mm) Cod Schita
300 300 246 246 160 220 EKO IKT0303 eko usa interioara schita
300 400 246 346 160 320 EKO IKT0304
300 500 246 446 160 420 EKO IKT0305
400 300 346 246 260 220 EKO IKT0403
400 400 346 346 260 320 EKO IKT0404
400 500 346 446 260 420 EKO IKT0405
400 600 346 546 260 520 EKO IKT0406
500 500 446 446 360 420 EKO IKT0505
500 600 446 546 360 520 EKO IKT0506
500 700 446 646 360 620 EKO IKT0507
600 400 546 346 460 320 EKO IKT0604
600 600 546 546 460 520 EKO IKT0606
600 800 546 746 460 720 EKO IKT0608
600 1000 546 946 460 920 EKO IKT0610
600 1150 546 1096 460 1070 EKO IKT0611
800 600 546 546 660 520 EKO IKT0806
800 1000 546 946 660 920 EKO IKT0810

Copertina

Caracteristici tehnice

  • culoare: RAL 7035w
  • grosimea tablei: 1,5 mm
l (mm) a (mm) X1 (mm) Z1 (mm) X2 (mm) Z2 (mm) Z3 (mm) Cod Schita
300 150 325 175 278 45 23 ETS HS0315 eko copertina schita
300 200 325 225 278 80 38 ETS HS0320
400 150 425 175 378 45 23 ETS HS0415
400 200 425 225 378 80 38 ETS HS0420
400 300 425 325 378 160 38 ETS HS0430
500 200 525 225 478 80 38 ETS HS0520
500 300 525 325 478 160 38 ETS HS0530
600 200 625 225 578 80 38 ETS HS0620
600 300 625 325 578 160 38 ETS HS0630
800 200 825 225 778 80 38 ETS HS0820
800 300 825 325 778 160 38 ETS HS0830
800 400 825 325 778 ETS HS0840
1000 300 1025 425 978 160 38 ETS HS1030
1000 400 1025 425 978 ETS HS1040

Accesorii

Suport baza

Caracteristici tehnice

  • culoare: RAL 7035w
  • grosimea tablei: 2 mm
l (mm) a (mm) X1 (mm) Z1 (mm) X2 (mm) Z2 (mm) X3 (mm) Z3 (mm) Cod Schita
300 150 445 255 300 110 278 45 ETS AT3015 eko suport schita
300 200 445 305 300 160 278 80 ETS AT3020
400 150 545 255 400 110 378 45 ETS AT4015
400 200 545 305 400 160 378 80 ETS AT4020
400 300 545 405 400 260 378 160 ETS AT4030
500 200 645 305 500 160 478 80 ETS AT5020
500 300 645 405 500 260 478 160 ETS AT5030
600 200 745 305 600 160 578 80 ETS AT6020
600 300 745 405 600 260 578 160 ETS AT6030
800 200 945 305 800 160 778 80 ETS AT8020
800 300 945 405 800 260 778 160 ETS AT8030

Obturatoare

Cod Numar module Material Produs
SI OP 00000010 4 ABS eko obturatoare

Placa presetupa

Caracteristici tehnice

  • culoare: RAL 7035w
  • grosimea tablei: 1.5 mm
  • include garnitura montaj
l (mm) a (mm) X1 (mm) Z1 (mm) X2 (mm) Z2 (mm) Cod Schita
200 150 190 96 160 59 ETS GP2015 eko presetupa schita
300 150 290 96 260 59 ETS GP3015
300 200 290 146 260 109 ETS GP3020
400 150 390 96 360 59 ETS GP4015
400 200 390 146 360 109 ETS GP4020
400 300 390 246 360 193 ETS GP4030
500 200 490 146 460 109 ETS GP5020
500 300 490 246 460 193 ETS GP5030
600 200 590 146 560 109 ETS GP6020
600 300 590 246 560 193 ETS GP6030
800 200 790 146 760 109 ETS GP8020
800 300 790 246 760 193 ETS GP8030
1000 300 990 246 960 193 ETS GP1030

Cablu impamantare

Cod Material Sectiune (mm2) L (mm) Produs Conexiune
KB OZ 0601908080 Conductor de cupru izolat 6 200 M8-M8 eko impamantare
KB TP 16092200 Cupru placat cu nichel 16 200 M8-M8

Profil vertical montaj

Caracteristici tehnice

  • tabla galvanizata
  • grosimea tablei: 2 mm
h (mm) Z1 (mm) Conexiune Z2 (mm) Nr. gauri n (buc) Impachetare buc/set Cod Schita
300 292 278 13 2 EKO DP030 eko profil schita
400 392 378 18 2 EKO DP040
500 492 478 23 2 EKO DP050
600 592 578 28 2 EKO DP060
700 692 678 33 2 EKO DP070
800 792 778 38 2 EKO DP080
1000 992 978 48 2 EKO DP100
1150 1142 1128 55 2 EKO DP115

Piesa fixare perete

Piesa fixare Pachet Schita Produs
AK KL 0010 4 buc / set eko perete schita eko perete
AK KL 0011 6 buc / set

Sistem inchidere

Cod Material Tip cutie Produs Tip cheie
KIEMD5PQ0PS2P0 Poliamida 1 usa eko inchidere 1 eko inchidere 2
KIATKI0301519R Capac poliamida +
mecanism Zamak		 2 usi eko cheie
